Oscillationsgrafer vid ABI-mätning – mer än bara ett tal
Vid ABI-mätning är det lätt att fokusera på det tal som presenteras i resultatet. Ett värde under 0,90 indikerar perifer artärsjukdom (PAD); ett värde mellan 1,00 och 1,40 betraktas som normalt. Men att enbart förlita sig på det numeriska värdet ger en ofullständig bild av patientens arteriella status — och kan i vissa fall leda till felaktig klinisk bedömning.
Oscillationsgraferna och pulsvågformerna som genereras under en ABI-mätning är en lika viktig del av resultatet som själva indexvärdet.
Vad är en oscillationsgraf?
Under en automatiserad ABI-mätning registrerar enheten tryckvariationer i manschetten som uppstår i takt med hjärtats pumparbete. Dessa variationer — oscillationerna — återspeglar pulsens karaktär i det undersökta kärlet och presenteras grafiskt. En normal oscillationsgraf uppvisar ett regelbundet, symmetriskt mönster med tydliga toppar. Avvikelser i grafens form, amplitud eller regelbundenhet kan signalera artärsjukdom även när det numeriska ABI-värdet inte gör det.
Tre grafmönster att känna till

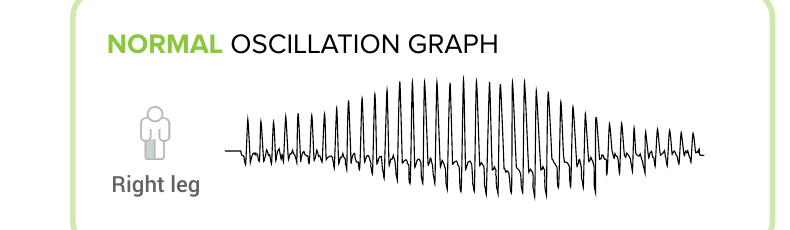

Normal oscillationsgraf — Regelbundet mönster med tydliga, jämna amplituder. Indikerar ostört blodflöde i det undersökta kärlet.

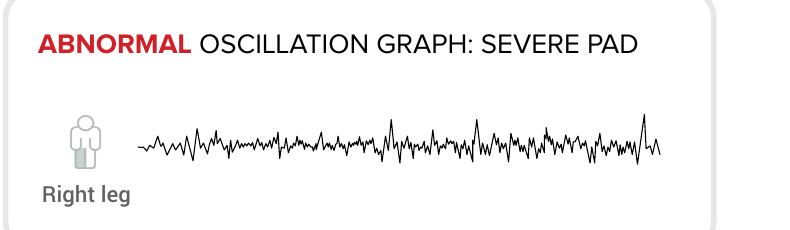

Abnormal oscillationsgraf vid svår PAD — Kraftigt reducerad amplitud, oregelbundet mönster. Korrelerar med allvarligt nedsatt artärperfusion. Vid ABI under 0,50 bör akut kärlkirurgisk bedömning övervägas.

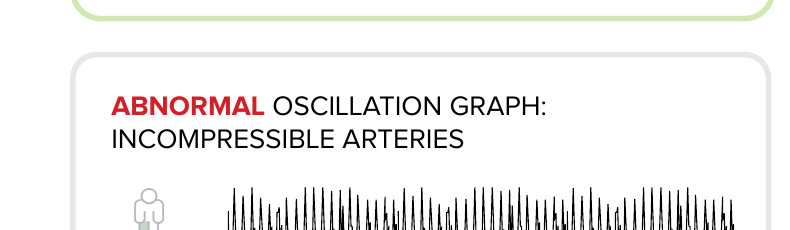

Abnormal oscillationsgraf vid inkompressibla artärer — Hög amplitud med stel, oregelbunden karaktär. Uppstår när artärväggarna är förkalkade och inte kan komprimeras normalt av manschetten — vanligast vid diabetes och njursvikt. I dessa fall kan ABI-värdet vara falskt förhöjt (>1,40) och ger inte ett tillförlitligt mått på artärsjukdomen.
Varför oscillationsgraferna är kritiska
Vid normalt ABI-värde
Ett ABI inom normalintervallet (1,00–1,40) utesluter inte artärsjukdom om oscillationsgraferna är avvikande. Avvikande grafmönster trots normalt ABI-värde är en indikation för kompletterande undersökning.
Vid ABI över 1,40
Detta är den kliniskt mest kritiska situationen. Ett värde över 1,40 representerar artärstelhet orsakad av mediaskleros — inte ett tecken på god cirkulation. Oscillationsgraferna visar i dessa fall ofta ett stelt, oregelbundet mönster. Enligt ESC:s riktlinjer (2024) ska tåtrycksindex (TBI) alltid mätas när ABI överstiger 1,40.
Inom sårbehandling gäller en särskilt viktig princip: om ABI överstiger 1,40 ska uppföljande ABI-mätning aldrig planeras, eftersom resultatet alltid kommer att vara opålitligt. Istället ska bedömningen kompletteras med tåtryck, pulsregistrering, pulsvågformer och absoluttryck.
Vid beslut om kompressionsbehandling
ABI-mätning används rutinmässigt inför kompressionsbehandling vid bensår och ödem för att säkerställa att artärcirkulationen är tillräcklig. Att enbart titta på ABI-värdet utan att granska oscillationsgraferna ökar risken för att missa en underliggande artärsjukdom — med potentiellt allvarliga konsekvenser om kompression appliceras vid otillräcklig artärcirkulation.
Tolkning av pulsvågformer
Utöver oscillationsgraferna genererar moderna ABI-system pulsvågformer som kan graderas visuellt enligt en fyranivåskala:
| Grad | Klinisk tolkning |
|---|---|
| Normal | Normalt blodflöde |
| Milt avvikande | Tidig artärpåverkan |
| Måttligt avvikande | Måttlig artärsjukdom |
| Svårt avvikande | Allvarlig artärsjukdom |

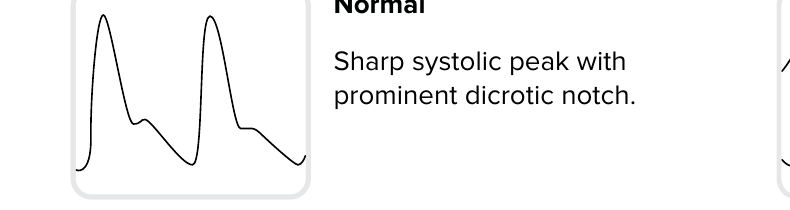

Normal — Skarp systolisk topp med tydlig dikrotisk inskärning.

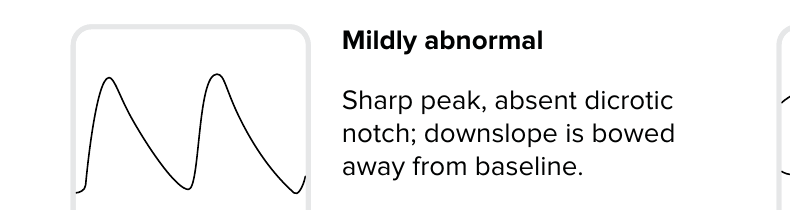

Milt avvikande — Skarp topp, saknad dikrotisk inskärning, nedsluttning böjd från baslinjen.

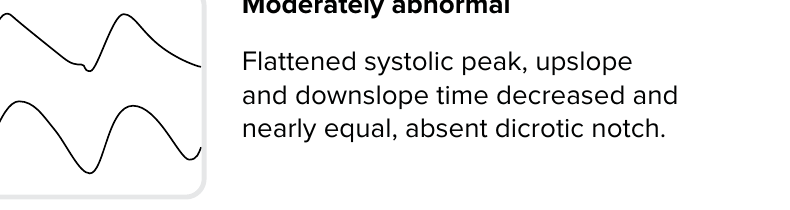

Måttligt avvikande — Tillplattad systolisk topp, reducerad upp- och nedsluttning, saknad dikrotisk inskärning.

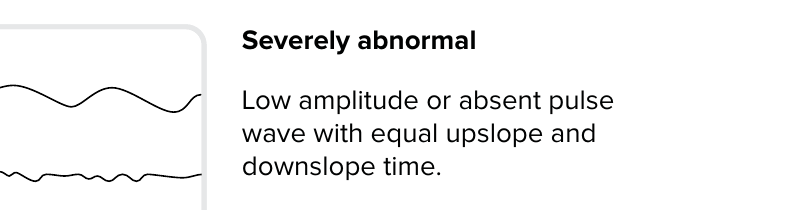

Svårt avvikande — Låg amplitud eller frånvarande pulsvåg med jämn upp- och nedsluttning.
En patient kan ha ett ABI-värde inom normalintervallet men uppvisa milt eller måttligt avvikande pulsvågformer — ett fynd som motiverar fortsatt uppföljning och eventuellt kompletterande utredning.
Praktisk implikation
En fullständig ABI-bedömning innefattar alltid tre komponenter: det numeriska ABI-värdet, oscillationsgraferna och pulsvågformerna. De tre elementen kompletterar varandra och ger tillsammans en heltäckande bild av patientens arteriella status.
Moderna automatiserade ABI-system — som MESI mTABLET ABI — presenterar samtliga tre komponenter i ett samlat rapportformat, vilket underlättar den kliniska bedömningen och minskar risken för att viktig information förbises.
Källor: MESI Best Practice for ABI Measurement — General Practice (2024); MESI Best Practice for ABI Measurement — Wound Care (2024); 2024 ESC Guidelines for the management of peripheral arterial and aortic diseases; Wounds UK Best Practice Statement: Effectively assessing ABI in leg ulcer patients (2024); WOCN ABI Quick Reference Guide for Clinicians.
